重汽豪沃宿營車24人－標準

配置明細

9    **車速(Km/h)    101

二、底盤
序號    貨物名稱    規格型號    品牌/材質    數量    單位
1    重汽豪沃底盤    重汽豪沃4*2底盤，柴油，國五排放，重汽發動機228KW，軸距:5600mm    重汽    1    輛
2    副車架加裝    汽車大梁專用，防腐電泳處理    自制    1    套
三、廂體
1    箱體    外部采用1.5mm鋁平板、內部2mm玻璃鋼板，內部鋼骨架+聚氨酯填充。厚度為45mm;箱體兩側可以擴展各1.05米；    自制    1    套
2    后艙門    后門帶瞭望窗的房車門    自制    1    個
3    地板    地板革    外購    1    套
4    宿營床鋪    上下鋪形式1900*650，上下鋪為翻轉可折疊機構    外購    12    套
5    窗戶    左右?guī)麄?cè)板各設置3個，均為房車專用外推窗，帶窗簾及紗窗    外購    6    套
6    車前面上吊柜（內為空調排風口）    免漆板材質    自制    1    套
7    車前下儲物柜    免漆板材質    自制    1    套
8    擴展倉逃生口        自制    1    個

四、電器設備
1    發電機    額定功率7KW/柴油    外購    1    臺
2    電視機    42寸液晶LED    外購    1    個
3    天窗換氣扇    24V，帶逃生裝置    外購    2    個
4    應急照明燈    車廂內前后各一個    外購    2    個
5    頂燈    LED平板燈    外購    3    個
6    蓄電池    200A     外購    2    套
7    充電逆變一體機    2KW    外購    1    臺
8    柔性閱讀燈    夜間照明及個人閱讀    外購    24    個
9    單人床鋪插座    個人手機充電    外購    24    個
10    燃油暖風機    加熱功率5KW（高寒地區需加裝2個7KW）    外購    1    個
11    空調    1.5P壁掛式空調    外購    2    臺
12    電器**箱    **整車電路    外購    1    套
13    電源保護器    電源漏電超載過壓等保護裝置    外購    1    個
14    電纜線盤    50米（帶電纜盤）    外購    1    套
15    專用水泵    220伏    外購    1    個
五、衛浴設備
1    衛生間    帶打包式馬桶    自制    1    套
2    洗嗽池    配備2個水龍頭    定制    1    套
3    凈水箱    400L    定制    1    個
4    污水箱    200L    定制    1    個

六、**系統
1    兩側自動側抽廂系統    采用電動齒輪帶動兩側雙擴展    自制    2    套
2    兩側伸展**系統    無線遙控**    外購    1    套
3    水、電**系統    **面板    自制    1    套
七、附件
1    一側上車爬梯（帶折疊欄桿）    防滑，防碰傷；    自制    1    套
2    副油箱    200L    自制    1    臺
3    液壓油箱    40L    外購    1    臺
4    手動液壓支撐    用來支撐兩側抽拉廂    外購    4    個
八、**
1    倒車導航監控系統    含攝像頭、**器,7寸顯示屏；    外購    1    臺
2    干粉滅火器    1.5KG干粉滅火器    外購    2    臺
3    煙霧報**器    前后各一個    外購    2    個

重汽豪沃宿營車廠家直銷_ 重汽豪沃宿營車標價_重汽宿營車價錢圖片：車廂環境** 3.1 車廂密封撤收后車廂的密封：車廂的擴展頂板撤收后為車廂的側板。側板與固定廂體的底板以及前、后板之間采用壓縮式橡膠條密封，側板下部中間位置有一道偏心式鎖固機構，保證橡膠密封條能被均勻壓縮**8 mm（壓縮量4 mm），側板頂邊鉸鏈處外邊加防雨密封條。擴展后車廂的密封：擴展底板與固定廂體底板之間的密封為壓縮式橡膠條密封，密封條在固定廂體底板上，壓縮量4 mm，靠底板自重壓倒密封條。擴展底板與擴展端板（前、后）及擴展側板之間采用橡膠條壓縮式密封，密封條在擴展底板上，壓縮量4 mm，由擴展底板及擴展端板（前、后）、側板之間的設計間隙保證壓縮量。擴展端板（前、后）與固定廂體的前、后加強側板之間采用壓縮式橡膠密封，壓縮量4 mm，由擴展端板與固定側板的間隙及擴展端板的定位裝置保證。擴展頂板與擴展端板（前、后）、擴展側板之間采用壓縮式密封，密封條在擴展端板及擴展頂板上，壓縮量4 mm。靠擴展頂板自重及壓緊裝置保證壓縮量。擴展頂板與固定廂體采用壓縮式密封，密封條與擴展頂板相聯。更多資訊請聯系張經理：1527131877
 一、 整車技術指標
 1、整車基本參數
 整車型號：重汽豪沃24人宿營車
 整備質量：14500KG
前/后懸：1335/2885mm
總質量:16000KG
排放標準：國五
 整車外形尺寸：10100*2500*3980mm
 2、底盤特點及主要技術參數
   換代產品，具有造型高雅、安全舒適、馬力強勁、用途廣泛等特點。駕駛室采用高強度鍍鋅鋼板焊接結構，形成有
效的防撞保護區，保護駕乘人員安全。循環球式動力轉向裝置，操作輕便，具有**的動力性、燃油經濟性和耐久可靠性。底盤主要參數如下：
底盤型號：  重汽豪沃載貨汽車底盤
 軸數：2 軸
 軸距：5800mm
 功率：151KW
 發動機型號：4HK1-TC50
 輪胎規格：10.00R20 16PR 輪胎數：6 個
 發動機廠家： 重慶)發動機有限公司
軸荷：6000/10000
 彈簧片數：7/7+5
 接近角/離去角：15/11
 前懸后懸：1335/2735mm
前輪距/后輪距：1960/1855mm
  3、整車功能說明
宿營車專用于改善野外住宿條件，提高野外執行任務保障能力。廣泛適用于**、公安特勤、消防、醫療衛生、搶險、應急救援等多種用途。車內配置齊全，完全滿足在野外搶險救援、醫療救護、救災、突發事
件等情況下 20-24 人的宿營用途。整車主要由機動性能較高的二類底盤、兩側拓展艙系統、水電保障系統、影音系統、空氣調節系統、住宿設備等組成。
該車主要特點：
（1）整車機動性高，通過能力強；
（2）廂體左右側設計有拓展艙，機械、手動兩用自由轉換，拓展空間大；
3）配置大容量水箱，保障宿營盥洗用水需求，污水集中收納入污水箱；
（4）配備車載發電機自主供電，也可采用外接市電或電源車輸入；
（5）整車宿營區為上下鋪結構，配置電視、空調等必要的生活**。
整車上裝為整體式框架結構，龍骨采用優質型材焊接，外蒙皮為冷軋鋼板焊接，廂體外廓采用航空鋁型材包角，滿足輕量化和整車強度要求。車輛頂部四周配備紅藍相間的頻閃**，下裙邊設計有專用雜物艙；車門、艙門均采用專用型材結構，可靠性高并具有良好的密封性。廂體內采用優質塑膠地板，防滑防腐耐酸耐堿；廂體四壁及頂部骨架填充隔音隔熱材料，室內裝飾采用綠色環保復合板材，造型美觀易于清洗，防火阻燃等級符合 GB8624B1標準。整車優質烤漆工藝主色為消防紅，可以根據用戶需求設計****制式外觀車貼。
 二、 重汽豪沃宿營車項目總體設計
1、 設計原則
1.1 **性與實用性相結合。本系統設計采用**成熟的技術，在力求**的同時，充分考慮實用目的，不追求盲目的**而使成本過高，也不提倡一味實用主義而放棄**的功能和水平。
1.2.可靠性與安全性統一。項目設備的可靠性是項目穩定運行的基礎，整車系統設計的可靠性還反映出系統的安全性，在群眾性活動中，安全是**重要的要素，應當**先保證。
1.3 突出互動體驗效果。充分考慮項目的宿營功能特色，在設計過程中，**限度地將野外生活宿營與應急機動結合起來，保障應急機動性的前提下，**限度提高宿營的舒適性。
1.4 突出適用性與可維護性。適用是項目設計的基本目的，增大適用范圍是設計人員的理想，但是不可犧牲日后的可維護性來過分的擴大適用范圍，否則
將帶來較高后期維護成本和難度，使整各系統的合理性降低。
2、 引用標準
本項目設計引用的主要標準如下：
7258《機動車運行安全技術條件》
 GB 1589-2004《道路車輛外廓尺寸、軸荷及質量限值》
 GB 5226.1-2008
GB 7956.1-2014
 機械電氣安全 第 1 部分：通用技術條件
消防車 第 1 部分：通用技術條件
 GJB 6109QC/T452
《**方艙通用規范》
《住宿車通用技術條件》
 QC/T 484-1999（2005） 汽車油漆涂層
GB1495 機動車輛允許噪聲
GB4785 汽車和掛車的外部照明和信號裝置的數量、位置和光色
GB9378－88 配電系統設計標準
 GB/T12480 客車防雨密封性試驗方法
 JB/ZQ3011 工程機械焊接通用技術條件
 ZBZBT35T50
 001 汽車電氣設備基本技術條件
003 專用汽車道路試驗方法
 以及**規定的其它相關標準規范
3、設計依據
我公司根據**相關標準，結合應急保障系統的現狀和實際作戰需要，充分利用車輛的有效空間,合理布置各種宿營生活**，從而滿足野外條件下宿營要求。為在處置突發事件、自然災害事故和重大安全保衛、**衛等各種應急宿營保障服務。
4、改裝原則
設計和建設本著“**、實用、穩定、高效”的原則。
三、整車設計方案

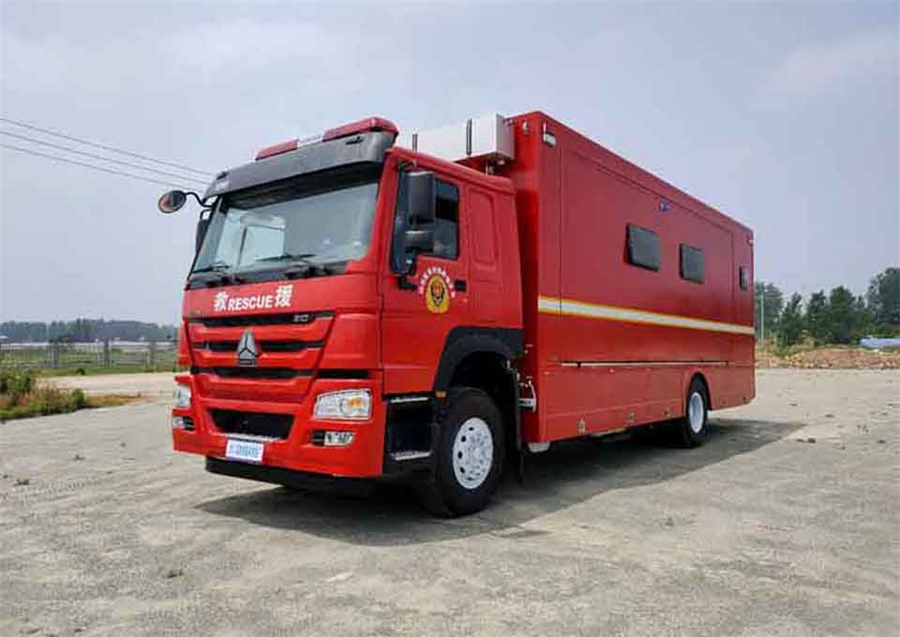

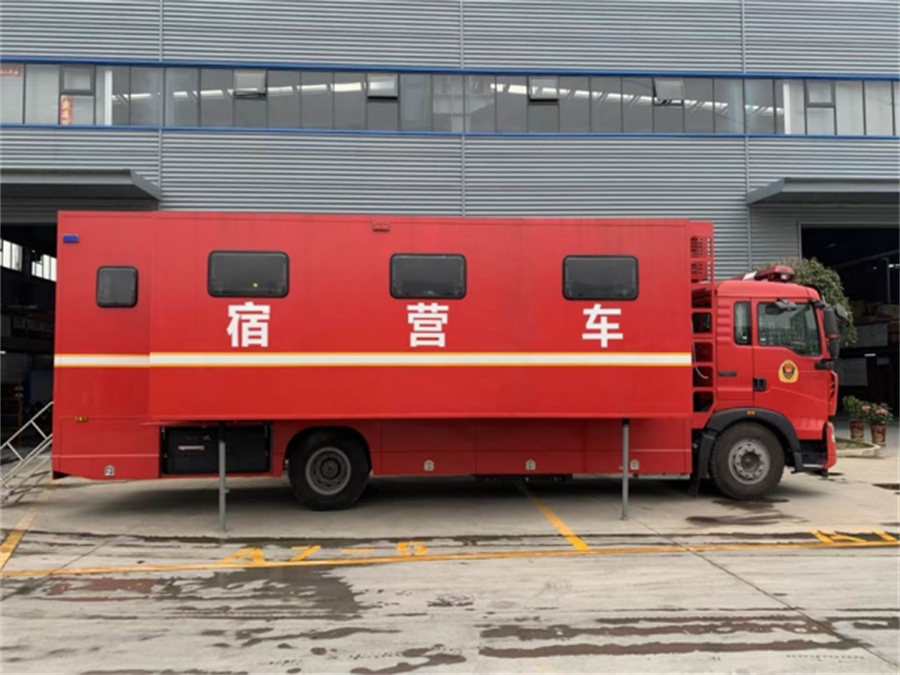

1、外觀效果（**設計）
該車選用 型二類底盤為平臺改裝而成。在駕駛室頂部安裝有導流罩，箱體前圍兩側設計有不銹鋼登頂梯，方便人員登頂檢修、瞭
望，車頂四周裝配獲得**外觀**的裝飾套件，將紅藍頻閃**和頂部弧形護欄和諧整合，使整車外觀輪廓和線條更加美觀圓潤、動感流暢。整車主色調
為消防紅，圖案根據用戶要求制作。
2、廂體結構

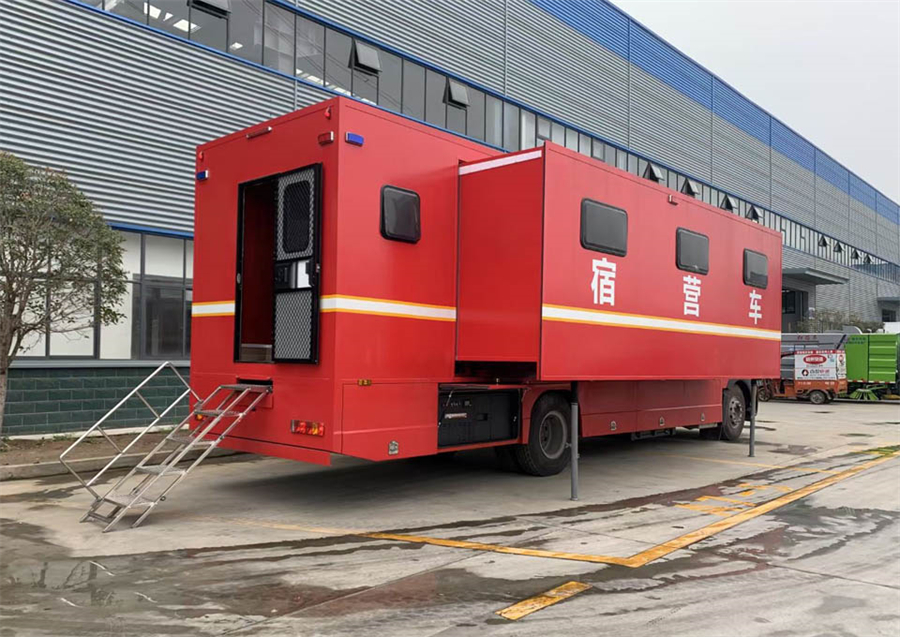

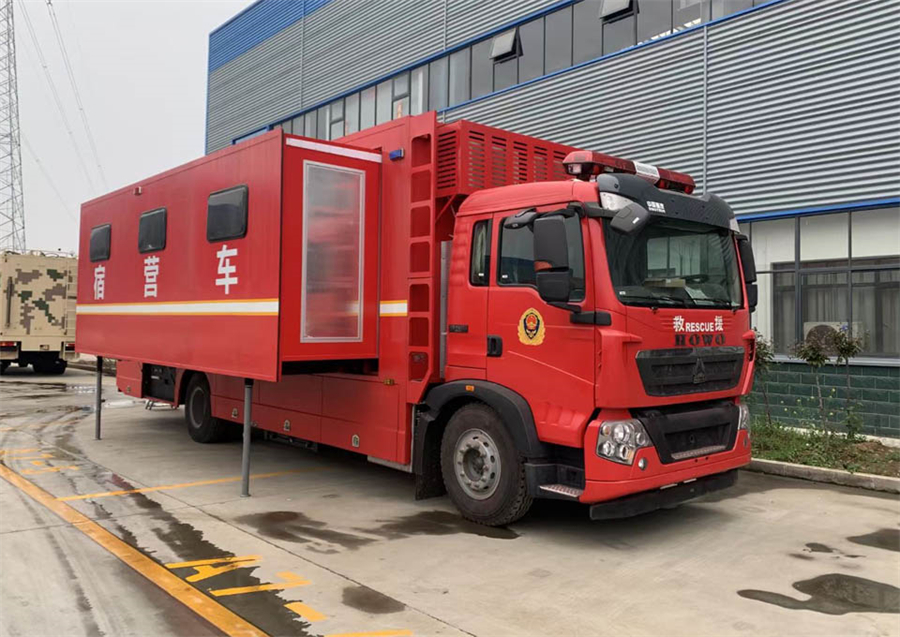

箱體龍架采用矩形鋼管焊接，廂體外蒙皮用高強度冷軋鋼板與廂體骨架真空負壓粘接而成。廂體兩側設計拓展艙，可電動、手動兩種模式自由轉換。廂體

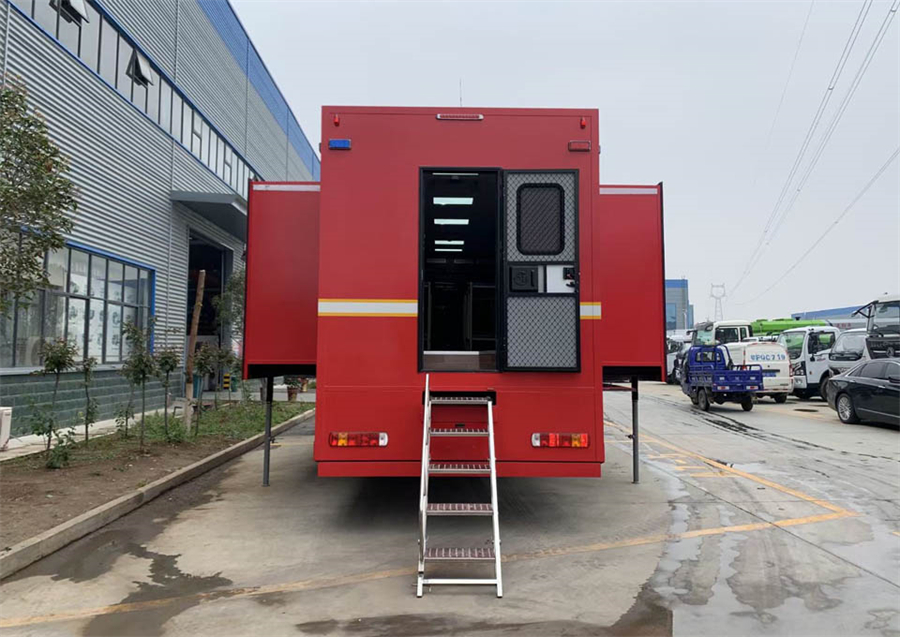

內飾板采用環保內飾材料裝飾。在內、外板之間設計有聚氨脂隔熱、阻燃保溫層。廂體尾部設有后開門，布置隱藏式不銹鋼抽拉梯，供人員進出廂體內使用。
箱體左右兩側下部為雜物艙，采用上翻式結構，配有專用鎖具、密封膠條，具有良好的防塵、防水性，內部裝飾采用航空級花紋鋁板。
3、住宿設備

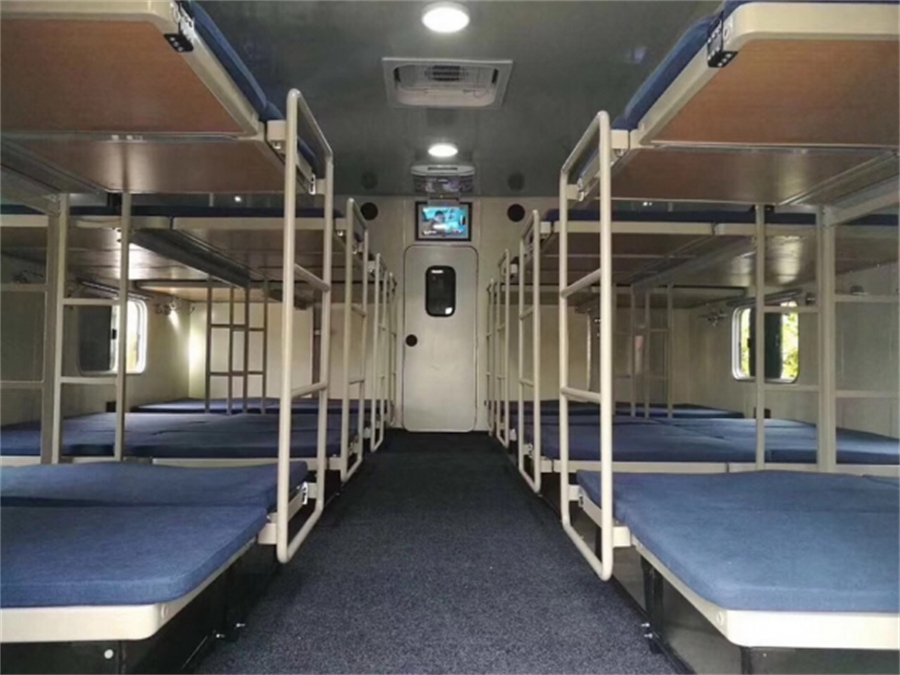

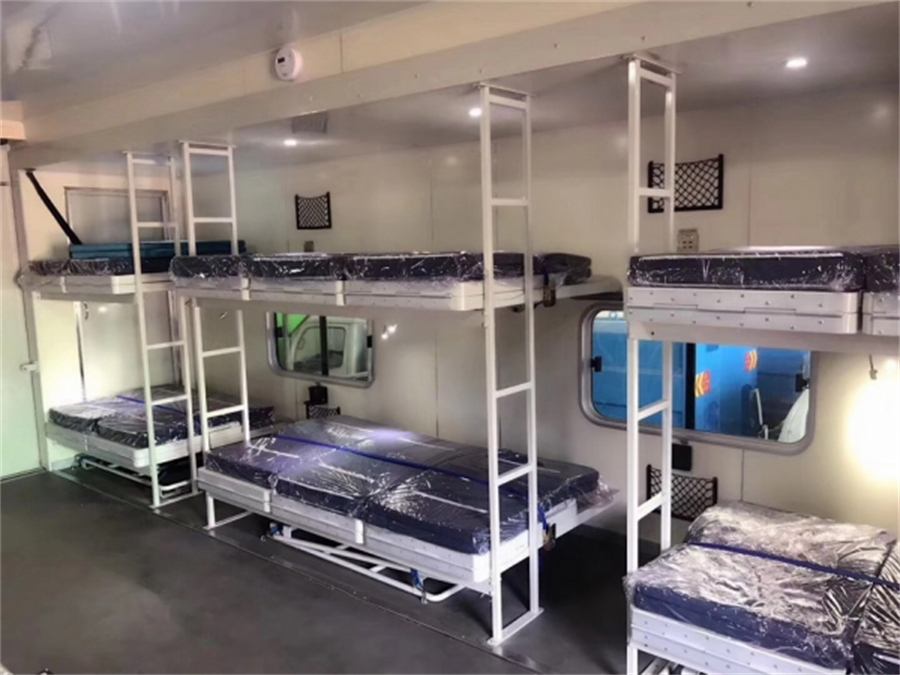

室內住宿設備為 12 組高低床，可提供 22 人住宿。收攏狀態下，床鋪被折疊，當箱體展開后可迅速翻轉組合成 11 組高低床，組合時間不超過 5 分鐘。
所有上下鋪采用火車臥鋪標準，鋪間過道寬度與床鋪層高按照人體工程學要求設計，力求使用簡便、舒適。
4、**生活**
箱體內部配備有冷暖空氣調節系統和電視影音系統等必要的生活**。在箱體內部前后圍上部，分別配備有冷暖空調室內機，室外機安裝于側圍下雜物艙內。電視影音系統選用 32 寸液晶電視機 1 臺用于儲存節目的播
5、水電保障系統
整車電氣線束、電源開關/插座、車內照明等電氣**設備滿足通用電氣安全基本要求。采用專業房車電氣線路設計。
6、供電方式
（1）外接單相 220V 市電（或電站車）供電，可為車內所有設備供電。
（2）在特殊情況下，備發電機組供電。
7、照明系統
（1）車內頂部安裝 2 盞 LED 吸頂燈，滿足車體內照明滿足工作需要。
（2）前后各安裝一個 24vLED 應急照明燈。
（3） 每個床位安裝 1 個 1W 的 LED 柔性閱讀燈，用于個人照明。
（4）后艙門上方一個戶外照明燈。
（5） 左右兩側各布置 2 個戶外照明燈、用于野外**照明。
8、電氣布線要求
（1）車內設備區布線連接可靠、維修方便，并保證車內美觀。
（2）車內設備區所有的電源線路與信號線路分開布設，并具有顯著標識。
（3）所有布線均為暗線方式。
9、接地、絕緣
車內設備區電源地線、設備殼體與對外接地端子接地，接觸電阻達到**相關標準。配電涌保護器，接地銅帶。
電源保障及電氣集中**系統，配備一臺開普 5kW 發電機組，布置在**的發電機艙，確保機組通風散熱，電氣集中**系統配備一臺標準機柜，確保整車電氣**設備適應復雜工況的穩定性。配備德力西手動收卷電纜盤（含 30米外接電源線），集成整車所有用電設備電源輸入輸出**，系統設置為市電優先模式，可以便捷地切換為自備發電機供電，具有可靠接地安全防護。供水系統由高位凈水箱、水流**智能增壓泵、污水收納箱、進水排水管路閥門等附件組成?？梢猿浞譂M(mǎn)足住宿人員盥洗、如廁等生活用水需要，供排水系統設計科學合理、功能可靠、環保衛生。衛生間采用免沖水打包蹲便器。
該蹲便器是一種完全不用水、不排污的全自動車、船載專用蹲便器，它能用可降解塑料袋包裝儲存糞便、自動更換塑料袋，
并且能直接將使用時的異味吸入蹲便器后排出衛生間外因此使用時無任何異味，衛生舒適。
